Efficiënt leidingwerk ontwerpen en voorbereiden voor productie
Wij hebben een plugin ontwikkeld voor het ontwerpen van leidingwerk binnen Autodesk Inventor. Deze tooling bouwt voort op het bestaande Content Center en vormt een alternatief voor de standaard Tube & Pipe module. Met extra functies wordt het ontwerpen van piping sneller, consistenter en overzichtelijker, terwijl je meer controle houdt over het eindresultaat.
Onderdelen kunnen met minder stappen worden gepositioneerd en georiënteerd, en leidingen zijn als groep te bewerken waarbij eigenschappen zoals lengte, diameter, wanddikte en materiaal automatisch consistent blijven voor verbonden onderdelen. Dit vermindert fouten en bespaart tijd, waardoor samenstellingen efficiënter gereed zijn voor productie.
Van 3D ontwerp naar productieklare data
Wanneer een piping samenstelling in Inventor gereed is, moet deze vertaald worden naar werkvoorbereidingsdocumenten. Hiervoor is een exporter ontwikkeld die 3D samenstellingen omzet naar PCF-bestanden.

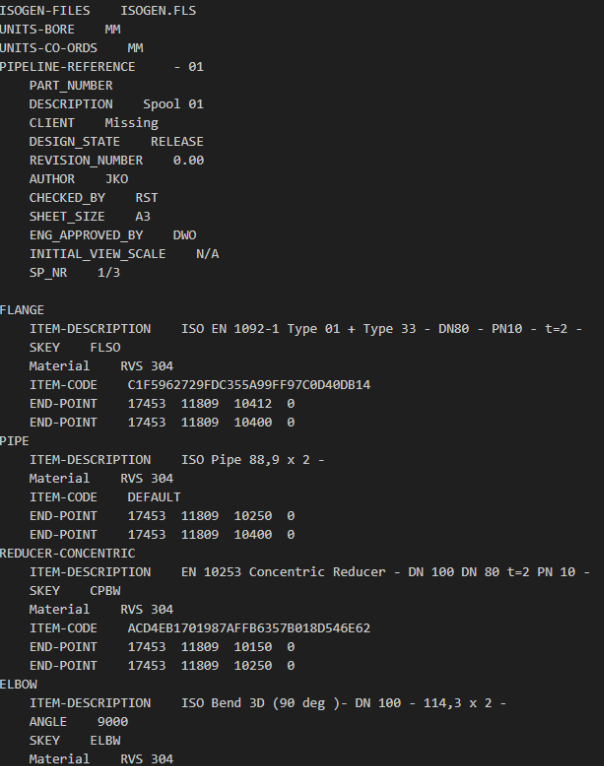

Een PCF-bestand is een industriestandaard voor het beschrijven van leidingsystemen. Het bevat een relationele beschrijving van het leidingwerk en kan project specifieke metadata bevatten. Dit formaat wordt door veel piping-CAD pakketten ondersteund en biedt flexibiliteit in de keuze van vervolgsoftware.

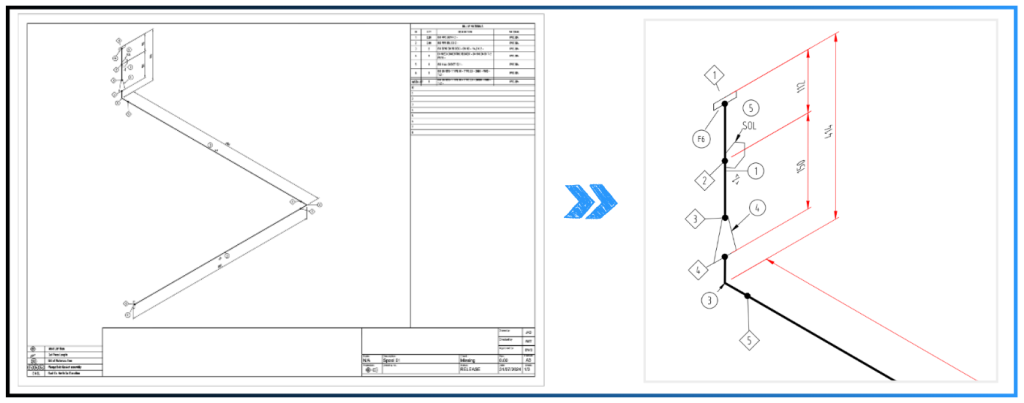

Onze PCF-exports kunnen direct worden ingeladen in Autodesk Plant3D, waar organisaties automatisch lastekeningen, isometrische tekeningen en zelfs nieuwe 3D piping kunnen genereren op basis van templates.
Efficiënter werken
Wat visueel correct lijkt in een model, is voor automatische verwerking niet altijd direct bruikbaar. Daarom houdt onze exportlogica rekening met toleranties die nodig zijn om verbindingen tussen leidingdelen correct te herkennen.
Afhankelijk van het projecttype kan deze foutmarge variëren. Bijvoorbeeld bij lastekeningen, waar onderdelen uiteindelijk handmatig op maat worden gemaakt. Door hiermee rekening te houden, hoeft de CAD-tekenaar achteraf veel minder correcties uit te voeren, wat aanzienlijk tijd bespaart bij het produceren van tekeningen.
Daarnaast worden identieke buissegmenten automatisch samengevoegd in onderdelenlijsten van isometrische tekeningen. Hierdoor ontstaat een duidelijk overzicht van de totale benodigde buislengte voor productie.
Bulkverwerking van samenstellingen
Onze tooling maakt het mogelijk om volledige piping samenstellingen in bulk te verwerken. Wanneer een hoofdassemblage wordt geselecteerd, worden alle onderliggende piping-samenstellingen automatisch geëxporteerd naar afzonderlijke PCF-bestanden.
Individuele spoelen kunnen apart worden opgeslagen, waarbij logica voor spoelbreekpunten programmeerbaar is. Dit maakt de tools geschikt voor grote en complexe projecten.
Compatibel met het Content Center

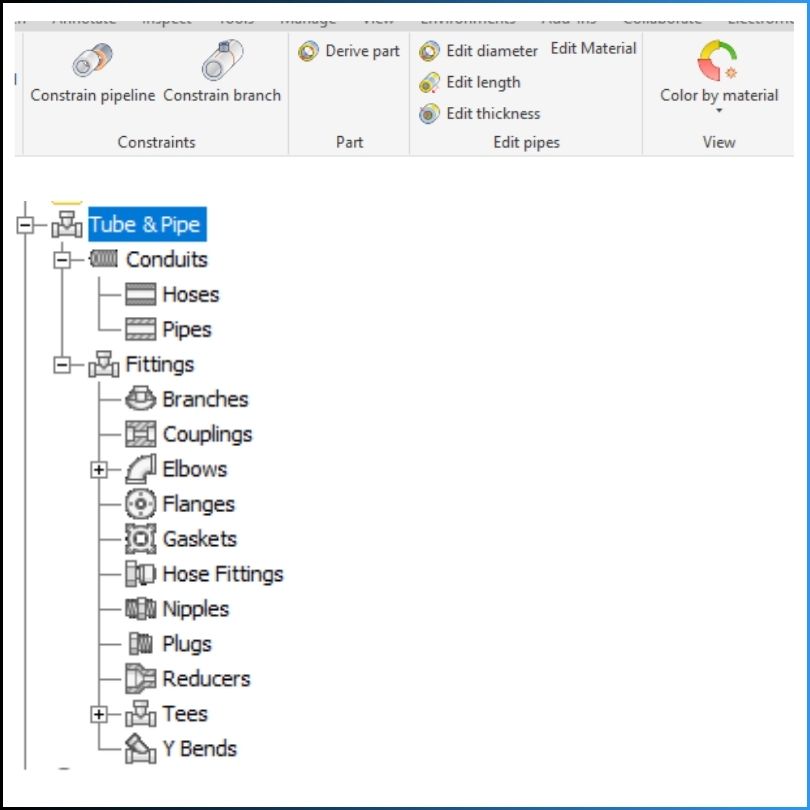

Onze tools sluiten aan op de standaard indeling van pijponderdelen binnen het Content Center van Inventor. Hierdoor kunnen onderdelen eenvoudig worden gekozen en gecombineerd met zowel standaard Tube & Pipe onderdelen als handmatig gemodelleerde componenten.
Daarnaast kan extra informatie uit het Content Center worden meegenomen in de PCF-export, bijvoorbeeld voor gebruik op lastekeningen.
Oplossingen voor bekende beperkingen van Tube & Pipe
De standaard Tube & Pipe module kent enkele beperkingen bij complexe projecten. JKO piping tools bieden hiervoor oplossingen, zoals:
• Behoud van constraints bij verplaatsing van assemblies
• Volledige controle over PCF-export en itemtypes
• Flexibeler tekenen zonder afhankelijkheid van sketches
• Betere compatibiliteit met niet-Tube & Pipe onderdelen
Conclusie
Met de JKO Piping Tools beschikken organisaties over een complete workflow voor het ontwerpen, beheren en voorbereiden van leidingwerk binnen Autodesk Inventor. Van snelle modellering tot export naar industrieel toepasbare formaten en integratie met andere piping software: onze tooling maakt complexe projecten beheersbaar en efficiënt.
