Beheer van repeterende onderdelen en projectdata binnen één workflow
Binnen Plant3D P&ID projecten komt veel repeterend werk voor. Leidingsegmenten worden vaak gekopieerd en aangepast, waardoor wijzigingen op meerdere plekken tegelijk doorgevoerd moeten worden. Naarmate een project groeit, neemt dit aantal wijzigingen toe en wordt het beheer complexer.
Wij hebben hiervoor een tool ontwikkeld die deze processen ondersteunt. Door het combineren van templates, data-uitwisseling en projectbrede functionaliteit wordt het beheer van tekeningen en componentdata binnen één workflow georganiseerd.
Templates voor repeterende leidingsegmenten

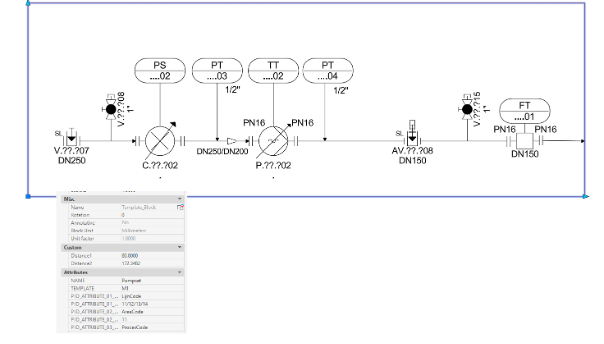

P&ID tekeningen bevatten vaak meerdere varianten van vergelijkbare leidingsegmenten. In plaats van iedere kopie afzonderlijk aan te passen, wordt gewerkt met templates waarin parameters centraal worden vastgelegd.
Eigenschappen zoals lijncode, sectiecode en volgnummer kunnen per template ingesteld worden. Wanneer een wijziging nodig is, hoeft alleen de parameter in het template aangepast te worden, waarna deze wijziging doorwerkt in de gekoppelde segmenten.
Dit voorkomt dat dezelfde wijziging op meerdere plekken handmatig moet worden doorgevoerd.
Centrale data via Excel en inzicht in wijzigingen
Binnen P&ID projecten werken verschillende gebruikers met dezelfde componenten, maar met verschillende informatiebehoeften. Om deze data toegankelijk te maken, kunnen componentgegevens per onderdeel worden geëxporteerd.

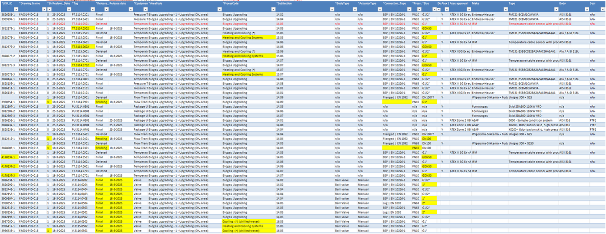

Deze gegevens worden beschikbaar gemaakt in Excel, waar ze ook bijgewerkt kunnen worden. Hierdoor werken verschillende partijen met dezelfde dataset, terwijl de koppeling met het Plant3D project behouden blijft.
Voor iedere update vanuit Plant3D wordt een logbestand gegenereerd waarin zichtbaar is wat er gewijzigd is en wanneer. Daarnaast kunnen specifieke regels worden toegepast op onderdelen, bijvoorbeeld voor items die als “final” gemarkeerd zijn.
Projectbrede verwerking van tekeningen
P&ID projecten bestaan vaak uit een set van tekeningen. Om wijzigingen en exports niet per tekening handmatig uit te voeren, zijn er tools ontwikkeld die op projectniveau werken.

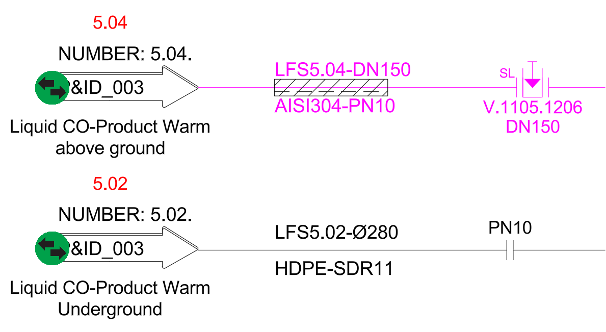

Een voorbeeld hiervan is een batch PDF plotter die automatisch per pagina de juiste instellingen toepast en exports maakt met een vaste naamstructuur. Daarnaast kunnen tekeningen via off page connectors met elkaar verbonden zijn over meerdere pagina’s. Hiervoor is een systeem ontwikkeld waarmee deze verbindingen automatisch gelegd kunnen worden via labels.
Ook het beheer van namen, statussen en optielijsten kan buiten Plant3D plaatsvinden via Excel, waarna deze gegevens weer in het project worden toegepast.
Eén systeem voor beheer van P&ID projecten
Deze tooling is ontwikkeld als één geheel waarin templates, data-uitwisseling en projectbrede functionaliteit samenkomen. Hierdoor kunnen wijzigingen, componentdata en tekeningen op een gestructureerde manier worden beheerd binnen het project.
